Zasilacz do wibratorów elektromagnetycznych typu ZW-1
 |
| Zasilacz typu ZW-1/230/6 |
Charakterystyka techniczna

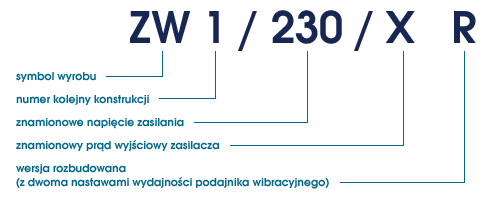

Zasilacze do wibratorów oznaczane są wg następującego kodu:
 |
Oznaczenie zasilacza | ||||||||
 |
 |
 |
 |
 |
 |
 |
|||
| Numer wykonania | 1 | 2 | 3 | 4 | 5 | 6 | 7 | ||
| Zasilanie | Napięcie zasilania | V | 230 | 230 | 230 | 230 | 400 | 400 | 500 |
| Częstotliwość sieci | Hz | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| Pobór prądu | A | 2,1 | 4,1 | 6,1 | 20,1 | 18,2 | 32,2 | 25,2 | |
| Odbiór | Zakres napięcia wyjściowego przy obciążeniu wibratorem | V | do 220 | do 220 | do 220 | do 220 | do 370 | do 370 | do 470 |
| Zakres regulacji kąta fazowego zapłonu tyrystora | o | 70-177 | 70-177 | 70-177 | 70-177 | 70-177 | 70-177 | 70-177 | |
| Znamionowy prąd wyjściowy | A | 2 | 4 | 6 | 20 | 18 | 32 | 20 | |
| Parametry regulowane/stabilizowane |
s |
- stabilizowana amplituda drgań wibratora (przez stabilizację indukcyjności wibratora)* - ograniczenie prądu wyjściowego typu "foldback" |
|||||||
| Wymiary | mm | 300 x 200 x 165 | 300 x 300 x 200 | ||||||
| Stopień ochrony | - | IP54 | |||||||
| Masa | kg | 6,5 | 7,8 | 8,5 | |||||
| Typ współpracującego wibratora | nowp0 | nowp1 | nowp2 | nowp3 | nowp4 | nowp5 | nowp5 | ||
*) stabilizacja amplitudy drgań wibratora funkcjonuje w pełnym zakresie przy wysterowaniach mniejszych od pełnego tj. dla kątów zapłonu tyrystora < 177°.
Budowa zasilacza
Zasilacz zmontowany jest w blaszanej obudowie, lakierowanej proszkowo, o stopniu ochrony IP54, z pokrywą zamocowaną na zawiasach i wyposażoną w zamek.Na pokrywie obudowy umieszczono:
- łącznik krzywkowy Q1
(wyłącznik główny o działaniu chwilowo-stałym pełniącym zarazem funkcję przycisku "Start") - przycisk sterowniczy S2
[ Wyłącz ] (czerwony z grzybkiem) - amperomierz elektromagnetyczny P1
[ Prąd wibratora ] (mierzący wartość prądu obciążenia) - sygnalizator z diodą LED (czerwoną)
H1 [ Praca ]
H2 [ Nastawa miejscowa ]
H3 [ Nastawa zdalna ]
- potencjometr R2
[ nastawa prądu wibratora - wartość zadana I ] - potencjometr R4 [ nastawa prądu wibratora - wartość zadana II ]
- bezpiecznik aparatowy F2z wkładką topikową zabezp. transformator T1
(po wewnętrznej stronie pokrywy)
We wnętrzu obudowy nad dnem znajduje się główna płyta montażowa,
na której zainstalowane są:
- bezpiecznik F1
(bezpiecznik główny) - transformator T1
(zasilający układ sterowania i obwody sygnalizacji) - filtr przeciwzakłóceniowy R1-C1
- listwa zaciskowa X1
(do połączeń zewnętrznych zasilacza) - bocznik prądowy R3
(tylko w wykonaniu 4) - płytka montażowa z elektronicznym układem sterowania
wraz z zainstalowanym na radiatorze tyrystorem V1 i ochronnikiem warystorowym F3 (w wykonaniu 1 ÷ 3) przy czym dla wykonań na napięcie zasilania 400 i 500 V układ sterowania został rozbudowany o dodatkową płytkę z przetwornikiem prądu
W wykonaniach 4 i 7 tyrystor, w postaci jednoelementowego bloku elektroizolowanego, przymocowany jest przez otwór w dnie obudowy do radiatora umieszczonego na zewnątrz obudowy.
Elektroniczny układ sterujący, zmontowany na dwustronnym obwodzie drukowanym połączony jest z pozostałymi aparatami poprzez 5-zaciskową listwę połączeniową oraz 25-stykowe złącze szufladowe.
Warunki realizacji zamówień
Zamówienia realizowane są w terminie do 14 dni od daty wpłynięcia zamówienia. Do każdego zasilacza dołączana jest dokumentacja techniczno ruchowa, zawierająca szczegółowy opis funkcji, budowy oraz dane techniczne. Każdy zasilacz otrzymuje też świadectwo kontroli jakości, deklarację zgodności i kartę gwarancyjną.Uwaga: na życzenie klienta realizowane są wykonania specjalne o innych parametrach i rozbudowanym układzie sterowania w stosunku do wykonania standardowego.
